电缆浮球开关接线图及安装方法

电缆浮球开关接线图及安装方法

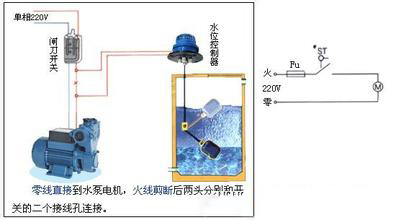

1KW及1KW以下的单相泵，可将KEY浮动开关直接串联在电路中

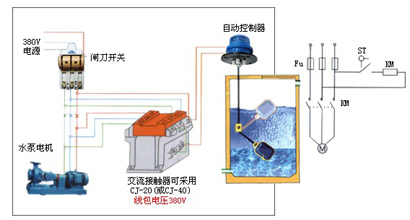

1KW以上的泵，可将KEY浮动开关串联在电控箱的控制电路中

注意事项:在实际应用中建议使用交流接触器，以延长KEY电缆浮球的使用寿命。

KEY电缆浮球液位开关

供液时，接黑、蓝色线，低液时开关接通，高液位时开关断开（图3）

排液时，接黑、棕色线，高液位时开关接通，低液时开关断开（图4）

用过这款浮球开关，请参考。三相泵可用此浮球控制交流接触器。水位高度主要调整重锤在水中的高度，水位差主要调整重锤至浮球之间的线长度，具体效果要多次调整才会达到最佳。
