LKUQZ浮球液位计由磁干簧管、精密电阻和放大变换电路组成。当液位计磁性浮子的磁力作用到某一位置的干簧管时，该干簧管闭合，使放大变换电路输出与被测液位高低相对应的电流值，随着液位的高低变化，放大变换电路将液位高低转换成线性的4～20mADC信号输出或开关信号，以实现对液位信号的传送或控制。
|
型 号
|
规 格
|
表 示 内 容
|
||
|
LKUQZ
|
|
磁浮球液位变送器
|
||
|
|

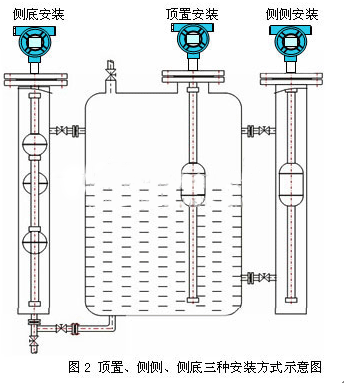

01
|
|
|
顶置式
|
|
02
|
|
|
侧侧式
|
|
|
03
|
|
|
侧底式
|
|
|
04
|
|
|

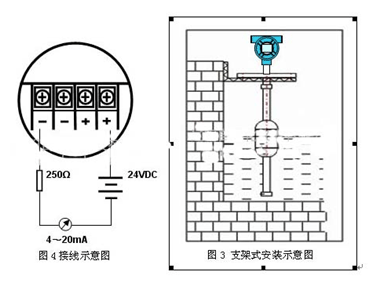

支架式
|
|
|
|
H
|
|

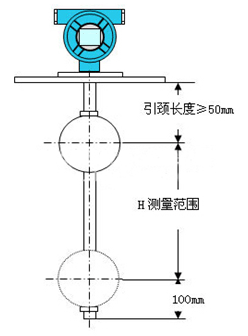

测量范围H
|
|
|
|
|
*
|
引颈长度(选01型时请注明)
|
|
|
LKUQZ
|
□
|
□
|
□
|
|
|
调零键[Z]、调整键[S]、功能键[M]
|
||
|
操作内容
|
操作方法
|
备注
|
|
按键开锁
|
同时按下[Z]和[S]键5秒钟以上，便可开锁(LCD屏幕显示：OPEN)。
|
|
|
PV值清零
(即零位调整)
|
将浮球直接置于零位上，按键开锁后，再同时按下[Z]、[S]键2秒钟以上，便可将当前PV值设置为0，(LCD屏幕显示：PV=0)
|
如果当前PV值与0值的偏差超出50%FS，PV值清零无效，(LCD屏幕显示：PVER)
|
|
4mA点有源迁移
|
按键调零：将浮球置于零位，按下[Z]键2秒钟，变送器将输出4mA电流，完成调零操作。(LCD屏幕显示：LSET)
|
|
|
20mA点有源迁移
|
按键调满：将浮球置于满位，按下[S]键2秒钟，变送器输出20mA电流，完成调满操作。(LCD屏幕显示：HSET)
|
|
|
变送器数据恢复
|
先按下[Z]键，再接通电源，继续按住[Z] 5秒钟以上，如果LCD屏幕显示OK，则说明已将变送器数据恢复到出厂时状态，松开按键便可，若LCD显示FAIL，则说明示未对变送器进行过数据备份，无法将变送器数据恢复到出厂时状态。
|
|
|
显示内容
|
设置内容
|
操作方法
|
|
|
0.888
ZEPO CM
|
设置4mA点量程
|
按[Z]键选择修改的数字或小数点
|
按[S]键调整数值或小数点位置
|
|
100.00
SPRN CM
|
设置20mA点量程
|
同上
|
同上
|
|
2.000
DPMP S
|
设置阻尼时间
|
同上
|
同上
|
|
12.008
DISP mA
|
设置显示模式
|
按[S]键选择显示模式(显示液位、电流、百分比)
|
|
|
3.6
FIX C CM
|
固定电流输出
|
输出屏幕显示的电流值(3.6、4、8、12、16、20、22.8mA)
|
|
