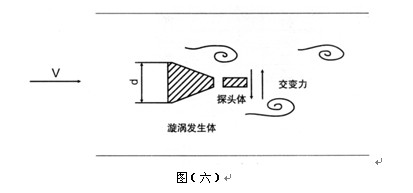

所以通过检测旋涡分离频率即可测知管道流体的流量。见图（六）

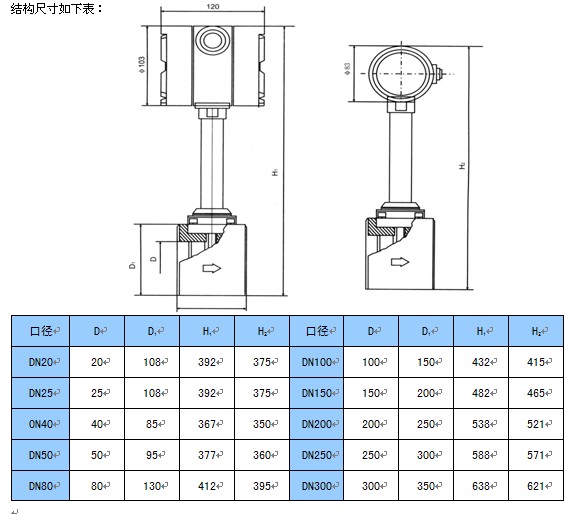

涡街流量计尺寸图
三、涡街流量计产品选型
|
代号
|
通径
|
流量范围㎡/h
|
||||||
|
LKLUB-25
|
DN25
|
1~10(液体)
|
25~60（气体）
|
蒸汽流量请查看说明书，DN300以上推荐使用 插入式涡街流量计
|
||||
|
LKLUB-32
|
DN32
|
1.5~18(液体)
|
15~150（气体）
|
|||||
|
LKLUB-40
|
DN40
|
2.2~27(液体)
|
22.6~150（气体）
|
|||||
|
LKLUB-50
|
DN50
|
4~55(液体)
|
35~350（气体）
|
|||||
|
LKLUB-80
|
DN80
|
9~135(液体)
|
90~900（气体）
|
|||||
|
LKLUB-100
|
DN100
|
14~200(液体)
|
140~1400（气体）
|
|||||
|
LKLUB-150
|
DN150
|
32~480(液体)
|
300~3000（气体）
|
|||||
|
LKLUB-200
|
DN200
|
56~800(液体)
|
550~5500（气体）
|
|||||
|
|
代号
|
功能1
|
||||||
|
N
|
无温压补偿
|
|||||||
|
Y
|
有温压补偿
|
|||||||
|
|
代号
|
输出型号
|
||||||
|
F1
|
4-20mA输出（二线制）
|
|||||||
|
F2
|
4-20mA输出（三线制）
|
|||||||
|
F3
|
RS485通讯接口
|
|||||||
|
|
代号
|
被测介质
|
||||||
|
J1
|
液体
|
|||||||
|
J2
|
气体
|
|||||||
|
J3
|
蒸汽
|
|||||||
|
|
代号
|
连接方式
|
||||||
|
L1
|
法兰卡装式
|
|||||||
|
L2
|
法兰连接式
|
|||||||
|
|
代号
|
功能2
|
||||||
|
E1
|
1.0级
|
|||||||
|
E2
|
1.5级
|
|||||||
|
T1
|
常温
|
|||||||
|
T2
|
高温
|
|||||||
|
T3
|
蒸汽
|
|||||||
|
P1
|
1.6MPa
|
|||||||
|
P2
|
2.5MPa
|
|||||||
|
P3
|
4.0MPa
|
|||||||
|
D1
|
内部3.6V供电
|
|||||||
|
D2
|
DC24V供电
|
|||||||
|
B1
|
不锈钢
|
|||||||
|
B2
|
碳钢
|
|||||||
