差压式液位计测密闭罐液位与量程迁移原理

差压式液位计主要用于密闭有压力的容器液位测量。测量密闭容器的液位，由于容器内气相压力对器壁点的压力 有影响，需要将差压变送器的负压室与容器的气相空间相连，以平衡气相压力的静压作用。这时作用于正压室和负压室的压力差为△p=pw+ρgH- pw=ρgH；

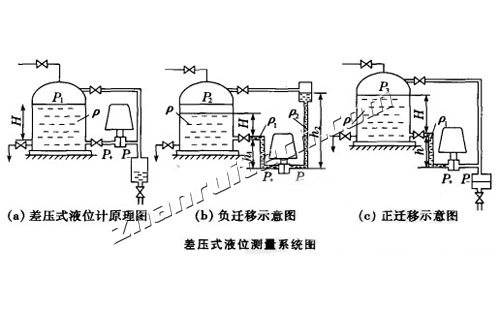

    差压式液位计是利用容器内的液位改变时、由液柱产生的静压也相应变化的原理工作的，如下图所示。

    差压式液位计结构原理比较简单，对故障的判断比较直观方便，维护比较方便。因此得到了广泛的使用。 以下以双法兰式差压液位计调整迁移的方法：把两法兰放在同一水平面，调零点；然后法兰安装在液位正负取压阀上，调整迁移就可以了。有液位后观察玻璃板液位计与差压液位计输出值是否一致，如果不一致重新计算差压值并调整。

    差压式液位计（差压液位变送器）安装在液体容器的底部，通过表压信号反映液位高度。此类差压式仪表包括气动、电动差压变送器及法兰式液位变送器，安装方便，容易实现远传和自动调节，工业上应用较多。在制药、食品、化工行业液位测量控制过程中，盛装液体的容器经常处于有压的情况下工作，此时常规的静压式液位变送器变不能满足测量要求。
