旋进旋涡流量计安装和外形尺寸图

旋进旋涡流量计安装和外形尺寸图

旋进旋涡流量计可以测量哪些介质？旋进旋涡流量计普通型和温压补偿型区别是什么？旋进旋涡流量计选型与安装需要注意些什么？流量计安装时严禁在其进出口法兰处直接进行电焊，以免烧坏流量计内部零件。对于新安装或检修后的管道务必进行清扫，去除管道中的杂物后方能安装，它主要应用于气体流量测量，所以我们也称它为气体流量计。

旋进旋涡流量计安装：按流向标志可在垂直、水平或任意倾斜位置上安装；当管线较长或距离振动源较近时，应在流量计的上、下游安装支撑，以消除管线振动的影响；传感器的安装地点应有足够的空间，以便于流量计的检查和维修，并应满足流量计的环境要求；应避免外界强磁场的干扰；在室外安装使用时，应有遮盖物，避免烈日曝晒与雨水浸蚀，影响仪表使用寿命；管线试压时，应注意智能型流量计所配置压力传感器的压力测量范围,以免过压损坏压力传感器。应注意安装应力的影响，安装流量计上游和下游管道应同轴，否则会产生剪切应力。安装流量计的位置应考虑密封垫片的厚度，或在下游侧安装一个弹性伸缩节。安装流量计之前应先清除管道中的焊渣等杂物。投入运行时，应缓慢开启流量计上、下游阀门，以免瞬间气流过急而冲坏起旋器。当流量计需要有信号远传时，应严格按“电气性能指标”要求接入外电源（8～24）VDC，严禁在信号输出口直接接入220VAC或380VAC电源；用户不得自行更改防爆系统的接线方式和任意拧动各个输出引线接头；流量计运行时，不允许随意打开后盖改动仪表参数，否则影响流量计的正常工作；定时检查流量计法兰处的泄漏情况。

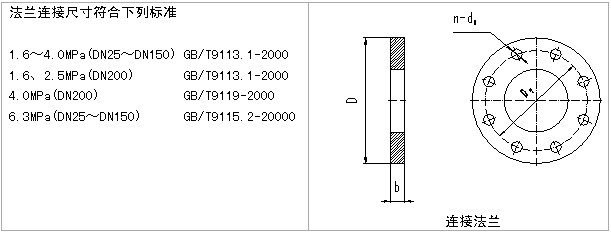

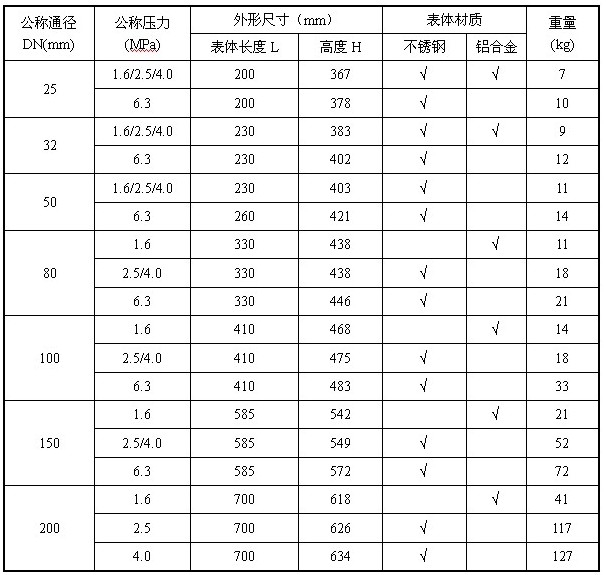

旋进旋涡流量计外形尺寸图：
