浮球液位控制器的种类与开关结构图

浮球液位控制器可分为UQK系列、干簧管系列、电缆系列等这三种，而这三种也是目前使用最为广泛的。下面为大家基本介绍下其工作原理和内部结构图。

   第一：UQK系列浮球液位控制器。UQK系列是基于浮力原理工作，浮球随液位上下移动，驱动相应开关元件动作。

       UQK系列液位控制器由互为隔离的浮球组和触头组二大部分组成。浮球随液位的变化升降，通过磁力轴的传动，带动开关触点动作，实现对液位的报警和控制。主要技术指标：工作温度：标准-40～150℃ ，高温≤350℃，工作压力：1.0,4.0, 6.3MPa ，介质密度：≥0.4g/cm3，触点容量：250VAC7A。结构图如下：

第二：干簧管式浮球液位控制器。主要是以干簧管与浮球为核心配件，利用磁感应原理来实现功能。其原理：通过浮球内置环形磁铁的上升与下降，吸合不锈钢或者塑料本体内的干簧管触点（通常为常开型）闭合，从而输出开关量信号，起到液位检测报警作用。另其参数大部分为依据客户要求定做。结构图如下：

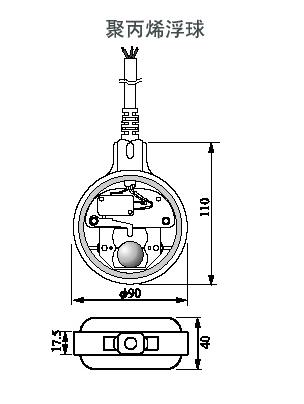

第三：电缆式浮球液位控制器。主要是利用（微动开关）水银开关做接点零件，当电缆浮球以重锤为原点上扬一定角度时（通常水银开关上扬角度为10°±2°)，开关便会有ON或OFF信号输出。

特点：结构坚固，性能稳定可靠，同时无毒、耐腐蚀，安装方便，价格低廉，对长距离多点控制、沉水泵、有波动的液体或有杂质的液体控制效果佳。一般液体亦可使用。电缆线长度任何长度皆可定制。结构图如下：
