浮子液位开关原理图

浮子液位开关原理图：

本实用新型公开了一种浮子液位开关。传统使用的浮子液位开关存在长时期应用后发生渗水现象，结果造成浮子液位开关失去控制作用等问题。本实用新型的主要特征是在由上罩壳、下罩壳、滑管上的平衡块和磁钢及带电缆的干簧管所组成的浮子液位开关的上罩壳内设有一带开关座的开关座仓。本实用新型的浮子液位开关无渗水现象产生，结构简单，产品使用寿命长。适用于蓄水池或水箱等对水量的自动控制应用。

     磁性浮子开关同普通型浮子开关一样，主要是在密闭的金属或塑胶管内，设计一点或多点的磁簧开关，然后将管子贯穿一个或多个，中空而内部装有环型磁铁的浮环，并利用固定环，控制浮球与磁簧开关在相关位置上，使浮子在一定范围内上下浮动。利用浮子内的磁铁去吸引磁簧开关的接点，产生开与关的动作，作液位的控制或指示。

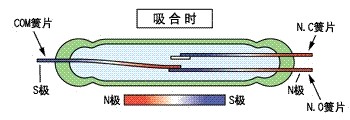

干簧管结构图：

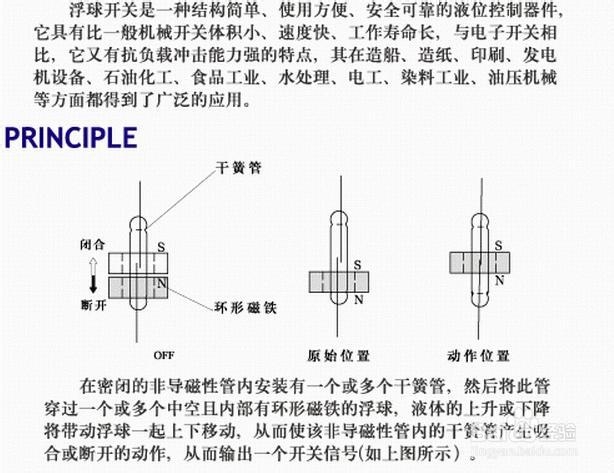

浮子液位开关原理图：

本文来源：http://www.jhlkyb.com/。
