大长图彩屏无纸记录仪

一、产品概述
LK2000大长图彩屏无纸记录仪，可输入标准 电流、标准电压、毫伏、热电偶、热电阻等信号。 具有传感器隔离配电、继电器输出、流量积算、温 压补偿、以及远程通讯功能。
二、功能特点
中长图彩屏无纸记录仪
◆ 10.4 寸真彩液晶图形显示屏，CCFL 背光、高亮度，宽视角；
◆采用 32 位 ARM 微处理器，全中文界面，优化的软件处理技术，画面响应时间小于 0.2 秒；
◆电子硬盘存储历史数据，掉电永不丢失数据；

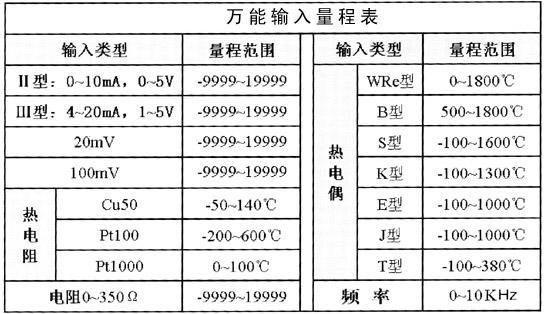

◆全隔离万能输入，可输入多种信号，无需更换硬件，通过软件组态即可；
◆工程量显示数值范围宽，可显示 5 位数值：-9999~19999；
◆中文菜单组态、显示工程位号，工程单位，图形操作界面；
◆有多种算法，可对水、油、液体、一般气体、蒸汽、天然气等流量进行累积、温压补偿；
◆报警显示，同时指示各路通道的下下限、下限、上限、上上限报警；
◆标准串行通讯接口： RS-485 和 RS-232C；Modbus 通讯协议,除支持本公司的 PG2000 实时监控软件外，还 支持 iFIX、组态王、DYGS 等流行专业组态软件；
◆具有 10M Ethernet 标准 RJ45 接口；
◆使用 CF 卡转存和备份历史记录；
◆新型开关电源，85VAC～265VAC 范围内正常工作；
◆提供变送器 +24VDC 隔离配电；
◆金属外壳，允许在恶劣的环境下使用。

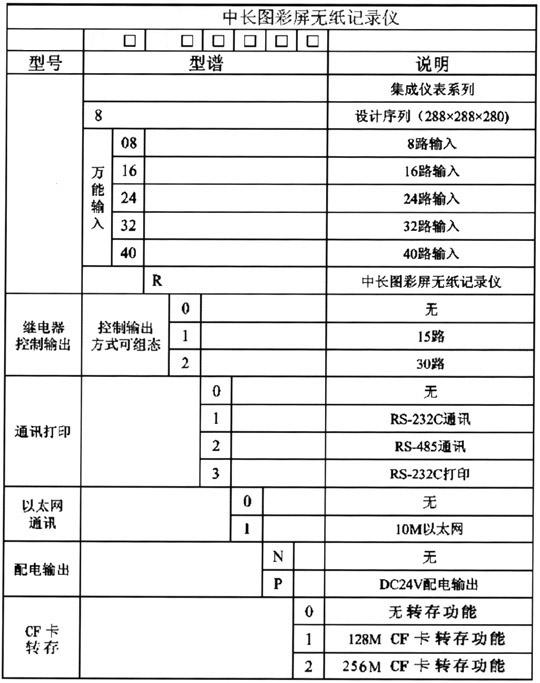

四、 选型表 ：

配电:24 路配电,12 组 24VDC 输出，输出电流 50mA/ 组
  30 路可组态继电器触点输出，触点容量为 3A、250VAC （阻性负载） 默认为常开触点。
◆通讯、打印
通讯接口：RS-232C、RS-485 和 Ethernet RJ45
波特率：1200、2400、9600、57600（RS-232C、RS-485） 10M（Ethernet ）
打印接口：RS-232C 直接连接串行微型打印机
◆记录时间
记录间隔：1 、2 、5 、10 、15 、30 、60 、120 、240 秒可选。 记录长度：72 小时／笔（记录间隔 1 秒）～720 天／笔（记录间隔 4 分）
◆精度± 0.2％FS
◆显示方式640x480 点阵、高亮度、大屏幕、宽视角 10.4 寸真彩图形液晶 显示屏，CCFL 背光
◆保护方式 内置电子硬盘保护参数和历史数据，断电后可永久保存。
◆供电电源 开关电源 85VAC-265VAC，50Hz ± 5%
