F0值灭菌控制记录仪

一、LKR1000F型F0值灭菌控制记录仪概述

LKR1000F【F0值】灭菌控制记录仪本记录仪以独特的热打印记录方式和先进的微处理器控制技术，实现了无与伦比的高记录清晰度、高精度、高可靠性、多功能且便于操作。可连续记录和数字打印。【F0值】灭菌控制记录仪接收热电阻PT100信号，并可对被测信号进行数字显示及进行趋势记录和数字记录，能在本身打印的100mm宽的纸格上同时记录刻度值、时间及每一个信号的曲线，并将通道号印在各通道的轨迹旁。可通过键盘设定测量信号种类、小数点位置、显示范围、记录边界、报警值、回差、系统误差的校正、记录标尺、数据打印间隔、走纸速度、打印深度及时间等参数，并对所设参数加以保护。

该仪表是制药厂，生物制品厂及医疗单位进行消毒灭菌处理设备的理想配套仪表，她不仅可以记录灭菌过程中温度的过程曲线，而且还可以控制灭菌过程，实时显示和记录温度值和F0值。

二、主要性能及技术指标

 1．输入通道:  ·单点  双点  三点  四点  五点  六点  八点
                 ·第一通道热电阻PT100其余用户自己设定

                  也可在定货时注明。[由厂方为用户设定好]

 2．通道隔离:  ·输入通道之间相互隔离，无干扰。

 3．显示功能:  ·测量值的定点或巡回显示

                 ·设定参数显示[在设定状态下]

                 ·报警提示符及提示灯

                 ·时间显示[在所有输入信号全部关闭情况下]

 4．记录功能:  ·采用进口固定式热敏头，无笔墨消耗，无笔位

                  误差，抗震动

                 ·在100mm范围内有800个热印点

                 ·对测量值进行趋势记录和数字记录

                 ·在记录曲线同时打印标尺刻度及每个通道标记

                 ·每隔100mm打印一次刻度值、当前时间和走纸速度

5．实时时间:  ·由键盘设定当前日期和时间

                 ·即使掉电,也不影响正常计时

6．曲线迁移功能:  通过对记录边界的设定，可使不同通道的趋势记录曲线分离开。

7．标度变换功能:  对于电压及电流输入信号，可通过对显示范围的设定，实现显示及记录对输入信号的线性标度。对于热电偶及热电阻信号显示范围就是其测量范围。

8．输入信号种类及测量范围:  各种热电偶、热电阻、标准电压及电流信号，由键盘设定选择。                                  表一

9．  走纸速度:  通过键盘任意设定，走纸速度为10 mm/h到1990mm/h。

10．报警功能:

·提供六组继电器接点输出，由用户任意组合使用

        ·每个通道报警均可选择上限、下限、差值上限、差值下限

        ·每个通道的报警回差可设定，继电器动作时有指示灯提示

        ·继电器触点容量：24VDC, 3A；  220VAC, 3A

11．通讯：       可提供RS232C或RS485通讯接口

                   【此项为扩展功能,定货时须注明】

12．模拟量输出：可提供两路4 ~ 20 mA模拟量传送输出

                   【此项为扩展功能,定货时须注明】

13．采样周期:              0.6S

14．数字显示及报警精度:  ±0.2%FŸS

15．趋势记录精度:         ±0.2%  「两幅」

16．数字记录精度:         ±0.2%FŸS

17． 输入阻抗: 大于10MW 〖注：进行电流测量时，输入阻抗为250W〗

18．功率消耗:       不大于30W

19．正常工作环境: 温度范围：0～50°C   湿度范围：10～85 % RŸH

20．电源电压:    220 V;  50 Hz

21．外形尺寸:    144 ´ 144 ´ 200 mm

22．开孔尺寸:    138+1 ´ 138+1 mm

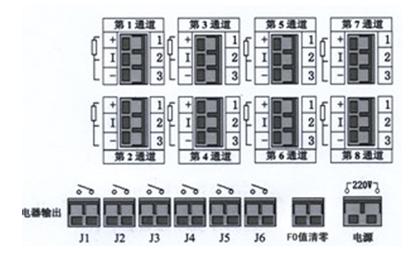

九、接线方法[图}

    参照“后端子接线示意图”,作如下说明。

  测量三线制热电阻信号时，接1  2  3端，1端为其公共端。

（自动消除导线电阻的影响）

  ‚测量二线制热电阻信号时，接1  3端。

（可通过误差校正的方法消除导线电阻的影响）

  ƒ测量电流信号时，接2  3端，其中2端接正，3端接负，

  „测量电压和热电偶信号时，接1  3端，其中1端接正，3端接负。

  …继电器输出端子为常开点。

  †电源未注明时一律使用220V电压。

十、仪表的使用注意事项及保修期

   z该表可同时记录多个通道，如不全部使用可将剩余通道关闭

   z电源工作电压为：V，不应超出

z在正常保管与使用情况下，厂方保证仪表使用一年

十一、使用常见错误分析

    A：显示和记录完全不对

      ­检查输入的信号是否正确

      ­接线的位置是否正确，正确接线方法详见 【九、接线方法】

      ­ 量程代码是否设定正确

    B：有显示，没有热印记录

      ­检查记录纸是否装反了，记录纸有正反两面

      ­用指甲在记录纸上划过，有黑色划痕的为正面【向上】

    C：显示正确，记录曲线不正确

      ­检查设定的记录左右边界及走纸速度是否正确。

    D：显示不正确

对于电压、电流信号，必须设定显示下限及显示上限
