导波雷达物位计

导波雷达物位计是一种微波物位计，它是微波(雷达)定位技术的一种运用。它是通过一个可以发射能量波(一般为脉冲信号)的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。由电子装置对微波信号进行处理，最终转化成与物位相关的电信号。能量辐射水平低，该设备使用能量波的是脉冲能量波(频率一般比智能雷达物位计低)。一般脉冲能量波的最大脉冲能量为1mW左右(平均功率为1μW左右)，不会对其他设备以及人员造成辐射伤害。

导波微波物位仪表用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量，适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。

具有以下特点

1、通用性强：可测量液位及料位，可满足不同温度、压力、介质的测量要求，最高测量温度可达800℃，最大压力可达5MPa，并可应用于腐蚀、冲击等恶劣场合。
2、防挂料：独特的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。
3、免维护：测量过程无可动部件，不存在机械部件损坏问题，无须维护。
4、抗干扰：接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。
5、准确可靠：测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高，使用寿命长。

导波雷达物位计的数据处理

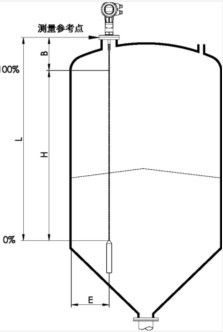

      通过输入空罐高度L（=零点），满灌高度H（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。是对应于 4-20mA输出.

●主要技术参数：
测量范围： 0---6米，缆式最大可达35米；
过程连接： 螺纹 或者法兰；
过程温度： -40 -250℃；
过程压力： -1.0- 60 bar；
工作频率： 1.8GHz；
响应速度： ≥0.2s(根据具体情况而定)
重 复 性： ± 3mm ；
分 辨 率： 1mm ；
电流信号： 4～20mA/HART；
精　　度： <0.1% ；
通讯接口： HART 通讯协议 ；
电　　源： 24V DC(+/-10%) /波纹电压：1Vpp；
耗 电 量： max22.5mA ；
防爆认证： Exia II CT6 ；
外壳保护等级： IP68；
两线制接线： 供电和信号输出公用一根两芯线；
电缆入口： 两个M20ⅹ1.5(电缆直径5 … 9mm)。导波雷达物位计测量液体时的安装指导

下述安装指导适用于杆式和缆式探头的导波雷达液位计，管式探头测量与安装方式无关。

  1、安装位置

距离罐壁的距离建议为罐直径的1/6－1/4(至少300mm，混凝土罐至少400mm)

不能安装在金属罐中间

不能装在下料口处

选择探头长度时，注意探头底部距罐底的距离约大于30mm

注意介质温度

安装时注意探头距离障碍至少200mm

2、测量液体标准安装

对于粘度≤500cst且不易产生粘附的介质，管式探头其特点如下：

卓越的可靠性

可用于介电常数大于等于1.4的任何介质，测量与介质的导电性无关

罐内障碍物及短管尺寸不影响测量

比杆式探头能承受的横向压力高

对于高粘度的介质，建议使用杆式探头

3、在卧罐及立罐上的安装

管式探头及杆式探头最长可到6米,对于测量距离超过6米的罐，可选用8mm缆式探头

安装及固定方式同固体粉仓的测量方式

对距罐壁的距离没有限制，只要避免探头接触罐壁即可

如果罐内障碍物比较多而离探棒过近时，请选用管式探头
