LK-LUG蒸汽流量表/蒸汽流量表产品介绍
涡街流量计产品应用：涡街流量计广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气、氢气、天然气、煤气等) 、水和液体(如：水、汽油、酒精、苯类等)的计量和控制。
一、工作原理：

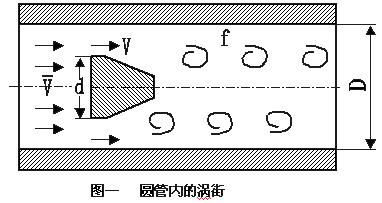

LK-LUG一体式涡街流量计的基本原理是卡门涡街原理,即“涡街旋涡分离频率与流速成正比”。变送器流通本体直径与仪表的公称口径基本相同。如图一所示,流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。 当被测介质流过柱体时,在柱体两侧交替产生旋涡,旋涡不断产生和分离,在柱体下游便形成了交错排列的两列旋涡即“涡街”。理论分析和实验已证明,旋涡分离的频率与柱侧介质流速成正比。
 |
旋涡交错分离,在柱体两侧及柱体后面的尾流中产生脉动的压力,设在柱体内部(或后面)的检测探头受到这种微小的脉动压力的作用,使埋设在探头内的压电晶体元件受到交变应力而产生交变电荷信号。该信号经放大器上的电荷变换、放大，滤波限幅和触发整形处理后，输出频率与旋涡分离频率相同的方波电压脉冲信号。该信号再送到就地显示仪，传感器输出的每一个脉冲将代表一定体积的被测流体。一段时间内的输出总脉冲数,将代表这段时间内流过传感器的流体总体积。
传感器输出的电压脉冲信号送到连于一体的就地显示仪。就地显示仪采用最新微功耗CPU，测量涡街传感器输出的频率信号，根据设定的密度，涡街流量系数进行流量运算，现场液晶显示瞬时流量和累计流量。
二、蒸汽流量表产品优势：
1、新一代智能化涡街流量计，具有精度高、抗振动、抗干扰、维护方便的特点，适合于各种使用蒸汽、气体工况下的流量计量。
2、涡街流量传感器和流量显示仪及补偿方式合称为涡街流量计。涡街流量计则为涡街流量计的典型代表。
3、涡街流量传感器是利用卡门涡街原理和现代电子技术而设计制造的一种具有高度可靠性、优良的技术性能指标、良好的介质适应性和通用性的新型流量仪表。
LK-LUG系列涡街流量计可在很宽的流量范围内精确测量气体、液体和在蒸汽的流量而不受物理性质的影响。
不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温、高压。
安全防爆，适用于恶劣环境。
无可动部件、无空洞缝隙设计，产品无磨损、耐脏污，无需机械维修，使用寿命长。
采用微功耗高新技术，电池供电的现场显示型流量计，可不断电运行两年以上。
稳压补偿一体化设计。
电流输出均为电隔离型，具有良好的共模干扰抑制能力。
同时显示流量值与累计流量值，不必轮流切换。
采用抗振探头，有效消除外界振动影响。
电路采用表面贴装工艺，结构紧凑，可靠性高。
采用分体式信号转换器，电缆最长10米。
量程比宽达20:1。
仪表整体结构设计合理，动态测量范围宽，压力损失小。
表体采用不锈钢材质，可适用于腐蚀性介质的测量。
现场液晶显示，脉冲、4-20mA输出或485通讯，可与工业自动化系统连接。
三、技术参数：
1、测量介质：气体、液体、蒸气

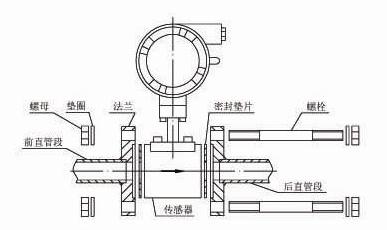

2、口径规格法兰卡装式口径选择25,32,50,80,100
3、法兰连接式口径选择100,150,200
4、流量测量范围正常测量流速范围雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s
正常测量流量范围液体、气体流量测量范围见表2；蒸气流量范围见表3
5、测量精度1.0级1.5级
6、被测介质温度:常温–25℃～100℃
7、高温–25℃～150℃-25℃～250℃
8、输出信号脉冲电压输出信号高电平8～10V 低电平0.7～1.3V
9、脉冲占空比约50%,传输距离为100m
10、脉冲电流远传信号4～20 mA,传输距离为1000m
11、仪表使用环境温度:-25℃～+55℃湿度:5～90% RH50℃
12、材质不锈钢, 铝合金
13、电源DC24V或锂电池3.6V
14、防爆等级本安型iaIIbT3-T6
15、防护等级IP65
四、蒸汽流量表选型表：
|
代号 |
通径 |
流量范围㎡/h |
|||||
|
LK-LUG-25 |
DN25 |
1~12(液体) |
10～100(气体) |
|
|||
|
LK-LUG-32 |
DN32 |
1.5~23(液体) |
15~150(气体) |
||||
|
LK-LUG-40 |
DN40 |
2.4~32(液体) |
22.6~150(气体) |
||||
|
LK-LUG-50 |
DN50 |
4~50(液体) |
35~350(气体) |
||||
|
LK-LUG-65 |
DN65 |
6.3~184(液体) |
60～600(气体) |
||||
|
LK-LUG-80 |
DN80 |
10~130(液体) |
90~900(气体) |
注：1.蒸汽流量请查看表3 |
|||
|
LK-LUG-100 |
DN100 |
20~200(液体) |
140~1400(气体) |
2.DN250～DN600可按客户要求订货 |
|||
|
LK-LUG-125 |
DN125 |
31~310(液体) |
220～1450(气体) |
3.DN300以上口径推荐使用插入式涡街流量计可定制 |
|||
|
LK-LUG-150 |
DN150 |
45~450(液体) |
300~3000(气体) |
||||
|
LK-LUG-200 |
DN200 |
80~800(液体) |
550~5500(气体) |
|
|||
|
LK-LUG-250 |
DN250 |
150~1500(液体) |
880～8800(气体) |
||||
|
LK-LUG-300 |
DN300 |
200~2000(液体) |
1300～13000(气体) |
||||
|
LK-LUG-300 |
DN300 |
100~1500(液体) |
1560～15600(气体) |
||||
|
LK-LUG-400 |
DN400 |
180~3000(液体) |
2750～27000(气体) |
||||
|
LK-LUG-500 |
DN500 |
300~4500(液体) |
4300～43000(气体) |
||||
|
LK-LUG-600 |
DN600 |
450~6500(液体) |
6100～61000(气体) |
||||
|
LK-LUG-800 |
DN800 |
750~10000(液体) |
11000～110000(气体) |
||||
|
LK-LUG-1000 |
DN1000 |
1200~1700(液体) |
17000～170000(气体) |
||||
|
|
代号 |
功能1 |
|||||
|
N |
无温压补偿 |
||||||
|
Y |
有温压补偿 |
||||||
|
|
代号 |
输出型号 |
|||||
|
F1 |
4-20mA输出(二线制) |
||||||
|
F2 |
4-20mA输出(三线制) |
||||||
|
F3 |
RS485通讯接口 |
||||||
|
F4 |
频率输出 |
||||||
|
|
代号 |
被测介质 |
|||||
|
J1 |
液体 |
||||||
|
J2 |
气体 |
||||||
|
J3 |
蒸汽 |
||||||
|
|
代号 |
连接方式 |
|||||
|
L1 |
法兰卡装式 |
||||||
|
L2 |
法兰连接式 |
||||||
|
L3 |
插入式 |
||||||
|
|
代号 |
功能2 |
|||||
|
E1 |
1.0级 |
||||||
|
E2 |
1.5级 |
||||||
|
T1 |
常温 |
||||||
|
T2 |
高温 |
||||||
|
T3 |
蒸汽 |
||||||
|
P1 |
1.6MPa |
||||||
|
P2 |
2.5MPa |
||||||
|
P3 |
4.0MPa |
||||||
|
D1 |
内部3.6V供电 |
||||||
|
D2 |
DC24V供电 |
||||||
|
B1 |
不锈钢 |
||||||
|
B2 |
碳钢 |
||||||
