顶装式磁翻板液位计

关键字：顶装式磁翻板液位计

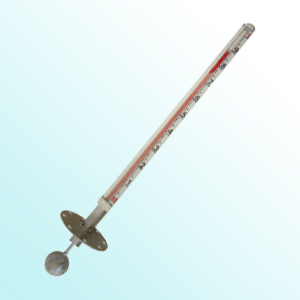

LK-UHZ顶装式磁翻板液位计是我公司在长期生产板管式液位计基础上采用国外技术发展起来的内浮子式液位计,由于其承压零件均使用不锈钢材料,在结构上减少了密封结合面，故仪表的安全性、可靠性得到提高。液位显示清晰醒目。

原理：

顶装式磁翻板液位计由本体（由上、下导管组成），翻板箱（由红、白双色磁性小翻板组成），浮子（由磁体、顶杆、浮筒组成）等组成，工作原理为：容器内的浮筒（按不同介质和压力针对研制），在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动，促使本外的翻板翻动并用红，白颜色来指示液位高度。

适用范围：
插入型磁翻板液位计与本公司生产的液位控制开关和液位远传变送装置配套使用，可以对液位进行远距离控制及显示。因此它被广泛地应用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。
顶装型磁翻板液位计主要特点：

1、在容器不适宜侧面开孔及容器周围空间很少时，可在容器上部或下部安装本形式液位计

2、适用于粘度较大的液体介质

3、显示器的观察方向可任意改变

4、加装液位开关变送器及控制开关，不需停机可随时安装调整。

5、若电源中断，现场开关。亦不受影响，准确性高。

6、每10分钟加不同颜色的液体，使液体容易辩识。

顶装式磁翻板液位计技术参数：
1、测量范围（上下法兰中心距）：L=500-6000mm,超6000mm可特殊订货；
2、指示误差：±10mm；
3、工作压力：普通型：≤6.3MPA ，高压型：6.3-16MPA；
4、介质温度：普通型：≤150度，高温型：150-450度；
5、介质密度：≥0.45g/m³ ；
6、密度差：≥0.15g/m³（测界面）；
7、接液材质：标准1Cr18Ni9Ti 根据被测介质化学性质的不同，可选用304、316、316L、316Ti、317、317L、S2205、Ti等不同牌号的不锈钢制造，以达到防腐的目的；
8、连接法兰规格：DN20、DN25、特殊规格需定做。

产品分类和使用：
1、插入型磁翻板液位计：该液位计适用于地下槽、池的液位测量和控制。
2、保温型磁翻板液位计：该液位计是在基型的主体外安装一个保温夹套而构成通入蒸汽等热媒剂。可以保持主体内液体的正常流动。因此适用于易凝固液体的液位测量和控制。对于低沸点液体可通入冷水等冷媒剂，以保证液位的稳定。使仪表正确指示出被测液位。
3、防霜型磁翻板液位计：是我厂专为解决低温液体液位计外结冰而设计的专利产品。保温夹套内是真空层。因而能有效地隔离冷、热传导。保证了液位计主体管外不会结冰、结霜。从而保证了液位计的正常使用。
4、耐强腐蚀型磁翻板液位计：该液位计所有与介质接触的零部件均采用钢塑复合管。所有能适用于各种强腐蚀介质的液位测量和控制。
5、高温高压磁翻板液位计：翻柱式磁浮子液位计是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。
安装使用和维护：

1、液位计护导管和主体导管必须保持垂直；

2、连杆不能弯曲，必须挺直插入；

3、安装完毕后，需对显示器的翻柱用磁钢引导一次使零位以上显示白色，零以下显示红色。

顶装式磁翻板液位计选型表：

型号	代码	说明
LK-UHZ-52		顶装型磁翻板液位计
液位计类别	0	翻板指示
液位计类别	1	电远传带翻板
液位计型号	0	基型
	W	保温型
	D	插入型
	J	耐腐型
	S	防霜型
	Z	保温耐腐型
	Y	插入耐腐型
报警控制	0	无报警
	1	带上限
	2	带下限
	3	带上下限
浮子材质	P	不锈钢
	L	防锈铝
	T	钛
	S	PVC塑料
	F	氟塑包裹
主体材质	P	不锈钢
	L	防锈铝
	T	钛
	S	PVC塑料
	F	氟塑管
	PF	内衬四氟
	PP	内衬丙烯
	PE	内衬乙烯
连接法兰	DN	表一
介质温度		表二
实际使用压力		表三
介质比重		要注明
订货长度		要注明
	/B	防爆型

表一:

公称压力		Mpa								Kgf/ cm2
公称压力		0.6	1.0	1.6	2.5	4.0	6.3	10	16	220	320
代号	不锈钢	A	B	C	D	E	F	G	H	I	J
代号	碳钢	a	b	C	d	e	f	g	h	i	j
法兰标准		HG20593-97 DN20（RF）				HG20595-97（RF）DN20				H12-0-2	H12-0-3

表二:

介质温度	-40～0℃	≤80℃	≤100℃	≤150℃	≤300℃	≤350℃	≤480℃
代号	A	B	C	D	E	F	G

表三：

使用压力

（实际）

Mpa

Kgf/ cm2

0.6

1.0

1.6

2.5

4.0

6.3

220

320

代号

售后服务承诺书：

1、经我公司所销售的仪表系列产品，确保两年内提供同等价位的产品及备品备件的销售,并按需方要求免费提供相应的技术支持。
2、我公司所提供的产品在一年内如出现产品质量问题（易损件或辅件除外）一律负责免费维修，并免费提供技术支持及需方的员工技能培训。
3、因我公司所提供的产品出现质量问题，经我公司技术部门核实,公司将派遣专业的技术人员赶赴现场处理问题至客户满意。
