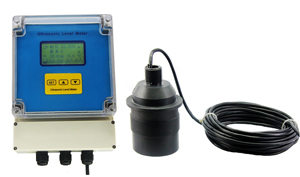

分体式超声波液位计

关键字：分体式超声波液位计

一：LKCYW分体式超声波液位计测量原理

发射超声换能器发射出的超声脉冲，通过传播媒质传播到被测物面，经反射后再通过传声媒质返回到接收换能器，测出超声脉冲从发射到接收在传声媒质中传播的时间。再根据传声媒质中的声速，就可以算得从换能器到物面的距离。从而确定物位。

二：盲区

由于发射的超声波脉冲有一定的宽度，使得距离换能器较近的一段区域内的反射波与发射波重叠，无法识别，不能测量其距离值。这个区域称为测量盲区。盲区的大小与超声波物位计的型号有关。

三：产品优点

●独家采用物理全封闭探头

改变传统的探头灌注泡沫胶密封胶工艺，采用一体铸造全封闭伍缝隙探头，防护等级IP68，防水放尘防潮等有明显优势，更适应在野外等恶劣场合使用，使用寿命提高3-5年。

●独特探头设计，适应16公斤压力环境

独特的探头设计，改变了由原来的超过一公斤压力不能使用超声波的历史。

●先进回波跟踪算法

采用先进的回波数字滤波跟踪算法，能在嘈杂的电、声噪声中有效捕捉真实回波。

●多种补偿模式

内置温度补偿，分体可用外接温度传感器的方式。有声速校正模式，可以更好的适应不同的工作现场，实现更精确的测量。

●点阵式液晶，全中文菜单

全中文菜单，使调试和应用变得更为容易。点阵液晶，可以显示多种图形。产品调试的时候，可以更直观、明了。

●灵活的测量模式

物位和距离两种测量模式，并可以灵活设置参考位置，让显示值更为直观。

●可编程继电器输出

继电器可编程，每个继电器可以设置成高位、低位报警或者关闭，可以单独设置报警值、回差值。

四：LKCYW超声波液位计主要技术指标

功能	分体型
量程	05米、10米、15米、20米、30米、50米、60米、70米。
测量精度	0.25%-0.5%
分辨率	3mm或0.1%（取大者）
显示	中文背光液晶：物位测量值、距离测量值、变送值、环境温度值、回波状态、报警显示、算法选择等。
模拟输出	4～20mA/750Ω负载
继电器输出	2组AC 250V/ 8A 或DC 30V/ 5A 状态可编程（选配)
供电	220VAC+15% 50Hz 24VDC 120mA 12VDC (可用电动机、蓄电池或者太阳能给予供电)
环境温度	显示仪表-20～+60℃ 探头-20～+80℃
通信	485通信(选配)
防护等级	显示仪表IP65，探头IP68
探头电缆	可达200米，标配10米
探头安装	根据量程和探头的选型
储存要求	存储环境温度：-20～+80℃ 存储环境压力：常压；存储环境湿度：≤90%RH(非凝结)；其他要求：环境中无腐蚀性气体（选配防腐探头）或蒸汽，无振动。

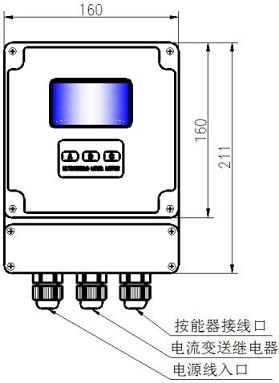

五：主机外形尺寸图

53分体式外形结构尺寸图

六：安装指南

6.1 选择量程

如果测量液体，可以按照标称量程选型。如果是测量固体(请事先咨询厂家技术人员)，最少需要将量程加大,如果是松软的物体(比如面粉,棉花,海绵),将不能使用。如果测量液位有覆盖面大的气泡，也要加大量程,气泡厚度超过5cm,将不推荐使用。

空气中有粉尘或者蒸汽，请事先咨询厂家技术人员,要加大量程使用。

6.2 选择探头材料，主要看环境是否有腐蚀性

一般的弱酸弱碱环境可以用普通探头，腐蚀性强的，要用防腐的探头。强酸碱的场合，我们还要考虑是否会形成雾气，会形成雾气的场合，还要求加大量程使用。

6.3 探头的安装位置，根据发射角和可能产生的虚假反射回波

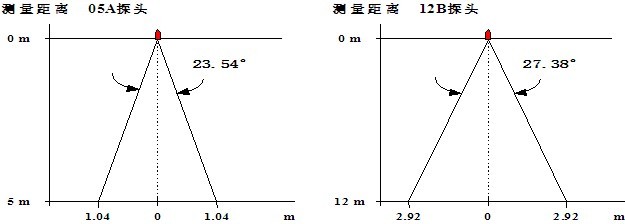

超声波波束通过探头聚焦，脉冲波束的发射就好像手电筒的光束一样，不同类型不同量程的探头的发射角如下：23.54°（05A探头），27.38°（12B探头），23.96°（20C探头）。在发射角内的任何物体，如：管道、容器支架和其他装置，都会造成很强的虚假回波，特别是发射内距离探头最近的几米处，比如：距离探头6米的虚假回波要比距离探头18米的强9倍。

请注意：尽量使探头的轴线垂直于介质表面，并且避免在波束角内有任何装置，比如：管道和支架等。

6.4 LKCYW分体式超声波液位计安装注意事项

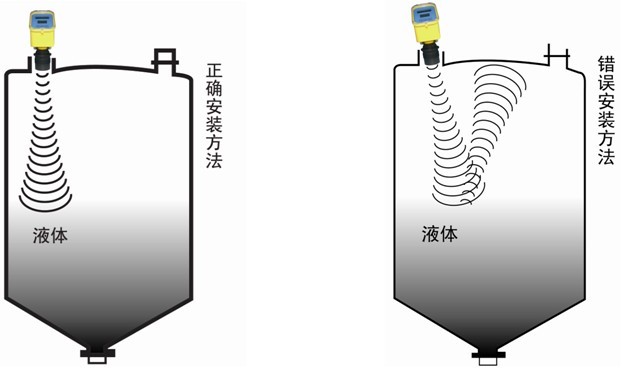

◇6.4.1探头的安装应垂直于被测面：

图 6.4.1 探头应垂直于被测面

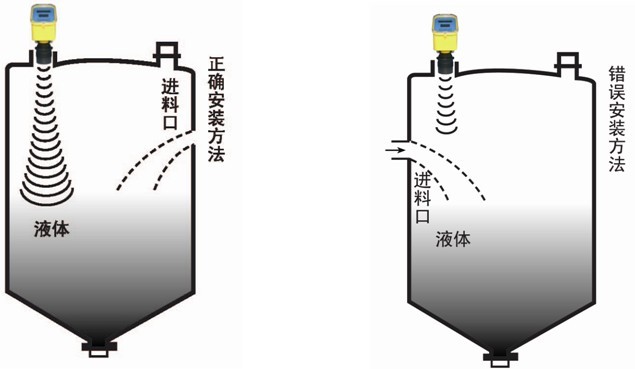

◇6.4.2 探头的安装应远离下料口、避开障碍物：

图 6.4.2 探头应远离下料口且避开障碍物

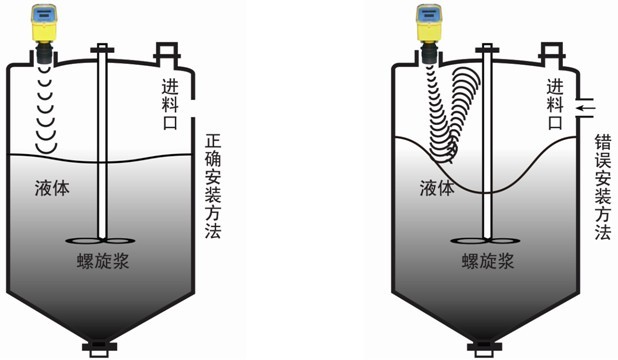

◇6.4.3不适于强烈搅拌的实时测量：

图 6.4.3 探头不适于强烈搅拌的实时测量

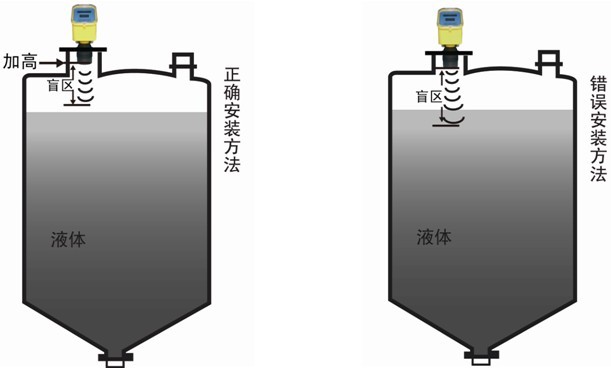

◇6.4.4要提高探头安装位置，防止最高液面进入盲区：
