与HG5-227-80
玻璃管液位计区别在于连接部件都内衬四氟起到防腐作用.

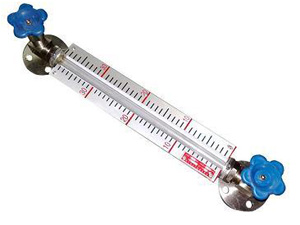

防腐型单色玻璃管液位计HG5-227-80 玻璃管液位计也是按原化工部HG5-227-80标准生产的就地式液位测量仪表，它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。
- 结构原理
防腐型单色
玻璃管液位计HG5-227-80 上下阀都装有PN1.6MPa，DN20的法兰。通过焊接在容器上的法兰，与容器组成连通器，透过玻璃管就可直接显示容器内介质液位的高度。
仪表两端均装有针形阀，针形阀内装有钢球，当玻璃管因事故而破裂时，钢球在容器压力作用下自动关闭针形阀通道，以防止容器内介质外流。
- 特点
●直读式仪表，读数精确。
●结构简单，维修方便。
●经久耐用。
□ 主要技术指标
●测量范围（安装中心距L）：300、500、600、800、
1000、1200、1400、1700、2000mm
●工作压力：≤1.6MPa
●材质：碳钢、不锈钢
●工作温度：≤200℃
●连接法兰标准：HGJ46-91 PN1.6 DN20突面
其它法兰标准如JB/T、GB、ANSI等，请用户注明。
●伴热蒸汽压力：≤0.6MPa
●蒸汽夹套接头：G1/2"外螺纹
●钢球自封压力：≥0.2MPa
