投入式液位计的接线与技术参数

投入式液位计的接线与技术参数

投入式液位计稳定性好，精度高；安装使用相当方便；不受被测介质起泡、沉积、电气特性的影响宽范围的温度补偿。投入式液位计具有电源反相极性保护及过载限流保护，它可将各种物位参数的变化转换成标准电流信号，远传至操作控制室，供二次仪表或计算机进行集中显示、报警或自动控制。

投入式液位计技术参数表：测量范围0～0.5mH2O…2mH2O…5mH2O…10mH2O…15mH2O…500 mH2O之间任意可选
过载能力量程的3倍
供电范围12～36VDC
信号输出4～20mADC两线、数字信号：RS485、RS232
精度0.05%FS、0.1%FS、0.2%FS、0.5%FS （包括非线性、重复型、迟滞）
分辨率0.01%FS
温度误差≤0.008%FS/℃（-20～+70℃）；≤±0.02%FS/℃（-20～-30℃）
稳定性误差≤±0.1%FS/年
环境温度-30～+70℃
介质温度-30～+80℃ 高温型（-20～+150℃/250℃）
贮存温度-30～+85℃
防护等级IP68
接口及壳体不锈钢1Cr18Ni9Ti
传感器膜片316L不锈钢、96%氧化铝陶瓷
密封件全一体不锈钢结构，无塑料密封件，永不泄漏
橡胶套管丁晴橡胶
电缆Φ7.5mm聚乙烯（或聚氨酯）导气电缆
安装方式投入式、法兰DN50、法兰DN80
显示4位LED或4位LCD显示
接线红色线：电源正   黑色线：电源负   裸线：屏蔽

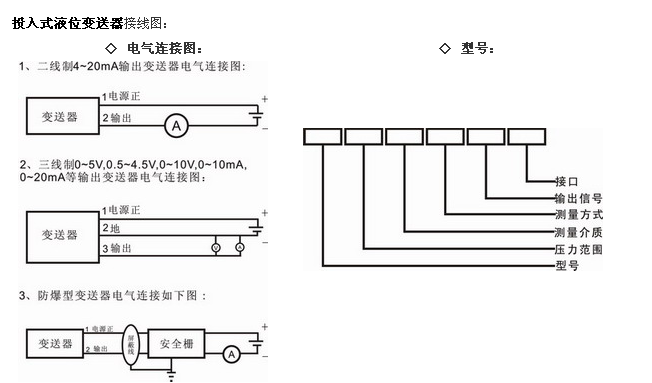

投入式液位计接线图：
